Ферма клиновая
Ферма клиновая используется как системный элемент для дополнительных решений. Круглая труба верхнего и нижнего поясов крепится к фланцам стойки при помощи типового клинового соединения. Ферма служит для передачи больших вертикальных нагрузок и перекрытия больших пролетов (организация мостовых конструкций, покрытий и укрытий). Расстояние между осями поясов Фермы клиновой -500 мм. Благодаря досконально продуманной конструкции ферм – при ее стандартном расположении, элементы усиления (раскосы) не будут препятствовать установке хомутовых элементов, что ускоряет проектирование и монтаж строительных лесов.
| Артикул | Масса, кг | Длина*, м |
| S13011.1500 | 20,2 | 1,5 |
| S13011.2000 | 24,3 | 2 |
| S13011.2500 | 30,2 | 2,5 |
| S13011.3000 | 34,4 | 3 |
| S13011.4000 | 44,5 | 4 |
| S13011.5000 | 54,6 | 5 |
| S13011.6000 | 64,7 | 6,0 |
* – Расстояние по осям модуля

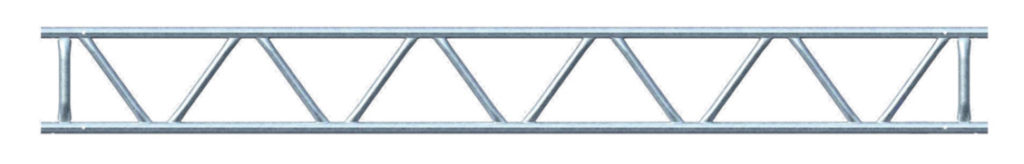

Ферма внесистемная
Ферма внесистемная используется для перекрытия больших пролетов с нестандартным
расстоянием между стойками. Крепление к стойкам лесов осуществляется с помощью
стандартных Хомутов для строительных лесов. Расстояние между осями поясов Фермы внесистемной – 400 мм. Внесистемные фермы можно стыковать друг с другом, для этого предусмотрен стыковочный элемент – Соединитель U69021.0440. Крепление Соединителя осуществляется с помощью высокопрочных болтов Z011.
| Артикул | Масса, кг | Длина*, м |
| U13011.1500 | 17,1 | 1,5 |
| U13011.2000 | 21,3 | 2 |
| U13011.2500 | 26,8 | 2,5 |
| U13011.3000 | 32,3 | 3 |
| U13011.4000 | 41,9 | 4 |
| U13011.5000 | 51,6 | 5 |
* – Расстояние по осям модуля
